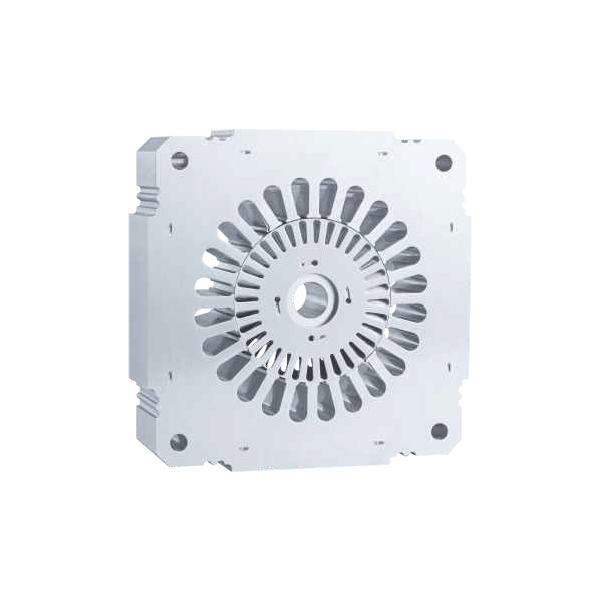

轉子繞組編輯

交流異步電動機的轉子繞組分鼠籠型與繞線型兩類。鼠籠型結構較為簡單，一般由合金鋁澆注人轉子鐵心槽內并由兩端端環短接而成；也有用銅條嵌入再焊上銅質端環的。為了改善起動性能，鼠籠型又可制成深槽式及雙鼠籠等特殊型式。繞線型轉子繞組與定子繞組相同，它除可用上述各式繞組外，還可用波形繞組。波形繞組是由單匝或幾匝的桿形單元線圈，嵌裝后由兩個元件在端部焊接成一只線圈，并形成整個繞組，其布接線原理與上述繞組不同，但外形與雙層疊繞組相似。波形繞組常應用于大型的交流電動機轉子繞組及直流電動機的電樞繞組。

定子繞組編輯

定子繞組不同的接線形式可以形成不同的極性，電動機根據其極性關系，可分為顯極式與庶極式兩種類型。

1．顯極式繞組

一臺具有四個凸極的電動機定子，它的每只線圈形成一個磁極；而且相鄰兩只線圈所形成的極性不同；在四個凸極上就形成了四個磁極。所以，在顯極式繞組中，每組線圈形成一個磁極，即繞組的線圈組數與磁極數相等。此外，為使相鄰磁極能呈N、s極性成對存在，則必須使相鄰兩組線圈里的電流方向相反。因此相鄰兩個線圈組的連接方式必須是反接串聯，也就是電工術語稱之為“頭接頭”、“尾接尾”。

實際上，除直流電機及單相凸極式罩極電動機外，一般定子都沒有凸出的極掌。本圖是為了較形象地說明問題而采用示意的畫法。

2．庶極式繞組

相鄰兩組線圈的極性是相同的，都是s極，由于同極性相斥的原理，使線圈形成的磁場經相鄰?fù)箻O返回構成閉合磁路；從而使沒有線圈的凸極上產生異極性N磁極。所以，在庶極式繞組中，每個線圈組將形成一對磁極，每相繞組的線圈組數為磁極數的一半。

在庶極式繞組中，因?yàn)槊拷M線圈所產生的磁極極性都相同，因而所有線圈里的電流方向都相同，即相鄰兩個線圈組是順接串聯。這種接線方式便是電工俗稱的“首尾相接”，即“尾接頭”連接。
